Ángulos lados iguales LI

Ángulos lados iguales LI

Ofrecen versatilidad y resistencia en la creación de marcos y soportes seguros.

Descargar catálogo digital Ver tabla de producto

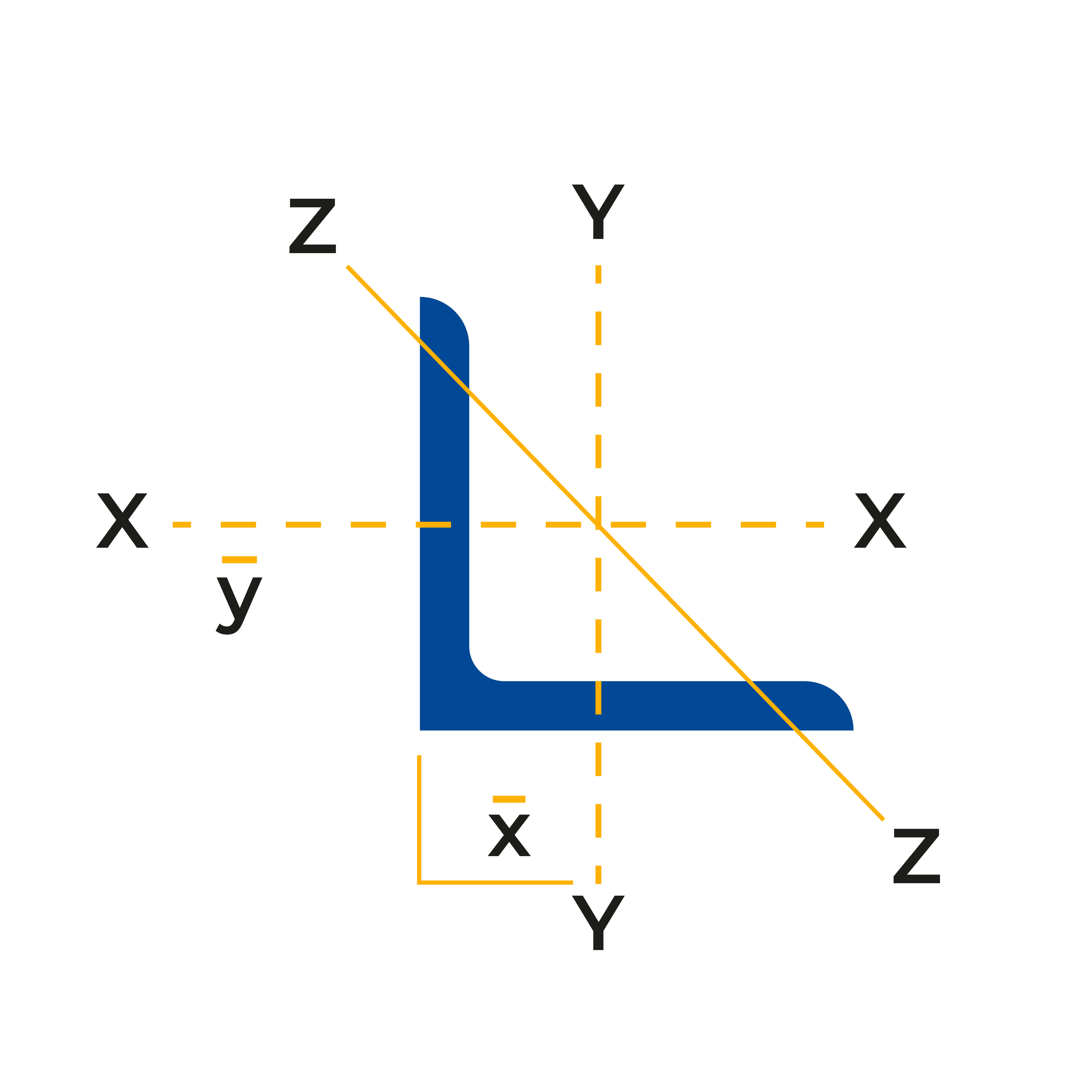

Diagrama de Ángulos lados iguales LI

Para mayor detalle del producto puede observar el esquema del mismo.

Rejilla acero electroforjada
Medida estandár Peso teórico Área Ejes x-x y y-y Eje z-z
I S r x=y r min
Pulg mm kg/m kg/pza* cm2 cm4 cm3 cm cm cm
3/8” 2” 9.52 50.8 6.99 42.639 8.77 19.98 5.74 1.50 1.63 0.99
2 1/2” 63.5 8.78 53.588 11.16 40.79 9.34 1.91 1.93 1.24
3” 76.2 10.72 63.392 13.61 73.30 13.60 2.31 2.26 1.47
3 1/2” 88.9 12.65 77.165 16.00 119.46 18.84 2.72 2.57 1.74
4” 101.6 14.58 88.938 18.45 181.50 24.90 3.12 2.89 1.98
5” 127.0 18.30 111.63 23.29 363.80 39.70 3.96 3.53 2.52
6” 152.4 22.17 135.237 28.13 640.60 57.80 4.78 4.16 3.05
7/16” 4” 11.11 101.6 16.82 102.602 21.35 206.90 28.70 3.12 2.94 1.98
5” 127.0 21.28 129.808 26.97 417.10 45.70 3.94 3.58 2.52
6” 152.4 25.60 156.16 32.65 735.90 66.70 4.75 4.22 3.02
1/2” 3” 12.70 76.2 13.99 85.339 17.74 92.40 17.50 2.29 2.36 1.47
3 1/2” 88.9 16.52 100.772 20.97 151.51 24.41 2.69 2.69 1.73
4” 101.6 19.05 116.205 24.19 231.40 32.30 3.10 2.99 1.98
5” 127.0 24.11 147.071 30.65 468.30 51.60 3.91 3.63 2.49
6” 152.4 29.17 177.937 37.10 828.70 75.50 4.72 4.27 2.99
5/8” 4” 15.88 101.6 23.36 142.496 35.10 318.80 46.00 3.05 3.12 1.98
6” 152.4 36.01 219.661 45.87 1005.60 92.80 4.67 4.39 2.99
3/4” 6” 19.05 152.4 42.71 260.531 54.45 1171.70 109.10 4.65 4.52 2.98
*El peso por pieza corresponde a un tramo de 6.10 mts. de longitud.

Algunos de nuestros productos son sobre pedido especial, verifica con el ejecutivo de ventas.

Los pesos en la tabla son teóricos y pueden variar + - un 5%.

Diagrama de Ángulo APS Ángulo lados iguales LI

Para mayor detalle del producto puede observar el esquema del mismo.

Rejilla acero electroforjada
Medida estandár Peso teórico Área Ejes x-x y y-y Eje z-z
I S r x=y r min
Pulg mm kg/m kg/pza* cm2 cm4 cm3 cm cm cm
1/8” 3/4” 3.18 19.1 0.88 5.368 1.11 0.37 0.28 0.58 0.58 0.38
1” 25.4 1.19 7.259 1.52 0.92 0.51 0.79 0.76 0.48
1 1/4” 31.8 1.50 9.15 1.93 1.83 0.80 0.97 0.89 0.60
1 1/2” 38.1 1.83 11.163 2.34 3.25 1.18 1.17 1.07 0.73
1 3/4” 44.5 2.14 13.054 2.74 5.41 1.64 1.40 1.22 0.86
2” 50.8 2.46 15.006 3.10 7.91 2.13 1.60 1.40 0.99
5/32* 1 1/2” 4.06 38.1 2.28 13.908 2.91 3.95 1.47 1.16 1.09 0.80
2” 50.8 3.09 18.849 3.95 9.73 2.71 1.57 1.40 1.05
2 1/2” 63.5 3.92 23.912 5.01 19.48 4.34 1.97 1.70 1.24
3/16” 1” 4.76 25.4 1.73 10.553 2.21 1.25 0.72 0.76 0.81 0.48
1 1/4” 31.8 2.20 13.42 2.79 2.54 1.16 0.97 0.97 0.60
1 1/2” 38.1 2.68 16.348 3.43 4.58 1.64 1.17 1.12 0.73
1 3/4” 44.5 3.15 19.215 4.03 7.49 2.29 1.37 1.30 0.86
2” 50.8 3.63 22.143 4.61 11.45 3.11 1.57 1.45 0.99
2 1/2” 63.5 4.61 28.121 5.81 22.89 4.92 1.98 1.75 1.24
3” 76.2 5.52 33.672 7.03 40.01 7.22 2.39 2.08 1.51
3 1/2” 88.9 6.55 39.955 8.36 64.36 9.92 2.78 2.40 1.76
1/4” 1” 6.35 25.4 2.22 13.542 2.80 1.54 0.92 0.74 0.86 0.48
1 1/4” 31.8 2.86 17.446 3.72 3.21 1.49 0.94 1.02 0.60
1 1/2” 38.1 3.48 21.228 4.40 5.83 2.20 1.14 1.19 0.73
1 3/4” 44.5 4.12 25.132 5.20 9.57 3.11 1.35 1.35 0.86
2” 50.8 4.75 28.975 6.06 14.57 4.10 1.55 1.50 0.99
2 1/2” 63.5 6.10 37.21 7.68 29.14 6.39 1.96 1.83 1.24
3” 76.2 7.29 44.469 9.29 51.60 9.50 2.36 2.13 1.49
3 1/2” 88.9 8.63 52.643 10.90 83.66 13.01 2.77 2.46 1.76
4” 101.6 9.82 59.902 12.52 124.90 17.20 3.18 2.77 2.00
5/16” 2” 7.94 50.8 5.83 35.563 7.42 17.46 4.92 1.52 1.55 0.99
2 1/2” 63.5 7.44 45.384 9.48 35.38 7.87 1.93 1.88 1.24
3” 76.2 9.08 55.388 11.48 62.90 11.60 2.34 2.21 1.47
3 1/2” 88.9 10.71 65.331 13.48 101.95 16.00 2.74 2.51 1.75
4” 101.6 12.20 74.42 15.48 154.40 21.10 3.15 2.84 2.00
5” 127.0 15.47 94.367 19.72 310.91 34.62 3.97 3.44 2.62
*El peso por pieza corresponde a un tramo de 6.10 mts. de longitud.

Algunos de nuestros productos son sobre pedido especial, verifica con el ejecutivo de ventas.

Los pesos en la tabla son teóricos y pueden variar + - un 5%.
