Canales CPS
Acero resistente, perfecto para construcción y soporte de estructuras.
Diagrama de Canales CPS
Para mayor detalle del producto puede observar el esquema del mismo.
Tu consulta es nuestra prioridad
Ponte en contacto con nosotros para resolver cualquier duda o recibir información detallada.
Contactar| Peralte | Patín | Peso | Área | Espesores | Eje X-X | Eje Y-Y | Distancia | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Pulg | mm | mm | kg/m | kg / pza. | cm2 | Alma | Patín |
S
cm3 |
I
cm4 |
r
cm |
S
cm3 |
I
cm4 |
r
cm |
x
cm |
|||||
| mm | mm | ||||||||||||||||||
| 3” L | 76.20 | 35.81 | 5.21 | 63.56 | 6.88 | 3.17 | 6.45 | 16.31 | 62.27 | 3.06 | 2.87 | 7.03 | 1.03 | 1.04 | |||||
| 3” | 76.20 | 35.81 | 6.10 | 74.42 | 7.68 | 4.32 | 6.93 | 17.90 | 68.10 | 2.97 | 3.40 | 8.30 | 1.04 | 1.12 | |||||
| 4” L | 101.60 | 40.23 | 6.70 | 81.74 | 8.54 | 4.42 | 5.59 | 25.20 | 128.12 | 3.89 | 2.98 | 9.53 | 1.06 | 0.92 | |||||
| 4” | 101.60 | 40.23 | 8.04 | 98.08 | 10.00 | 4.67 | 7.52 | 31.10 | 157.90 | 3.97 | 4.70 | 13.30 | 1.15 | 1.17 | |||||
| 6” L | 152.20 | 48.77 | 12.20 | 148.84 | 15.35 | 5.08 | 8.71 | 71.00 | 541.00 | 5.94 | 8.20 | 29.10 | 1.38 | 1.32 | |||||
| 6” SP | 152.20 | 51.66 | 15.62 | 190.56 | 19.81 | 7.98 | 8.71 | 82.50 | 628.50 | 5.64 | 9.34 | 36.21 | 1.35 | 1.27 | |||||
| 6” P | 152.20 | 54.79 | 19.34 | 235.94 | 24.71 | 11.10 | 8.71 | 95.00 | 724.20 | 5.41 | 10.52 | 43.70 | 1.33 | 1.31 | |||||
| 8” L | 203.20 | 57.40 | 17.11 | 208.74 | 21.81 | 5.60 | 9.91 | 133.40 | 1356.90 | 7.90 | 12.80 | 54.94 | 1.59 | 1.45 | |||||
| 8” SP | 203.20 | 59.51 | 20.46 | 249.61 | 26.06 | 7.70 | 9.91 | 148.00 | 1502.60 | 759.00 | 13.99 | 63.68 | 1.56 | 1.40 | |||||
| 8”P | 203.20 | 64.19 | 27.90 | 340.38 | 35.55 | 12.37 | 9.91 | 180.30 | 1831.40 | 7.16 | 16.55 | 82.41 | 1.52 | 1.44 | |||||
| 10” | 254.00 | 66.04 | 22.80 | 278.16 | 28.97 | 6.10 | 11.07 | 221.20 | 2805.40 | 9.83 | 19.01 | 94.90 | 1.81 | 1.61 | |||||
| 10” | 254.00 | 69.57 | 29.80 | 363.56 | 37.94 | 9.63 | 11.07 | 258.90 | 3284.10 | 9.30 | 21.63 | 116.96 | 1.76 | 1.54 | |||||
| 10” | 254.00 | 73.30 | 37.20 | 453.84 | 47.42 | 13.36 | 11.07 | 298.20 | 3796.00 | 8.94 | 24.25 | 139.85 | 1.72 | 1.57 | |||||
| 10” | 254.00 | 77.04 | 44.70 | 545.34 | 56.90 | 17.09 | 11.07 | 339.20 | 4287.20 | 8.69 | 27.04 | 164.00 | 1.70 | 1.65 | |||||
| 12” | 304.80 | 74.73 | 30.80 | 375.76 | 39.29 | 7.16 | 12.72 | 352.30 | 5369.40 | 11.71 | 28.35 | 161.50 | 2.03 | 1.77 | |||||
| 12” | 304.80 | 77.39 | 37.20 | 453.84 | 47.42 | 9.83 | 12.72 | 394.90 | 5993.70 | 11.25 | 30.81 | 186.06 | 1.98 | 1.71 | |||||
| 12” | 304.80 | 80.52 | 44.70 | 545.34 | 56.90 | 12.95 | 12.72 | 442.50 | 6742.90 | 10.90 | 33.76 | 213.94 | 1.94 | 1.70 | |||||
| L = Ligero SP = Semipesado P = Pesado | |||||||||||||||||||
Algunos de nuestros productos son sobre pedido especial, verifica con el ejecutivo de ventas.
Los pesos en la tabla son teóricos y pueden variar + - un 5%.

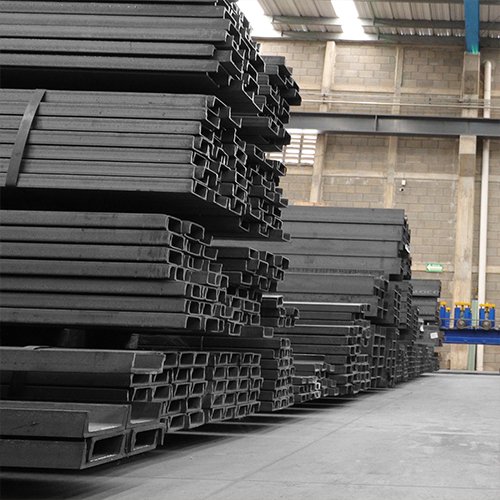

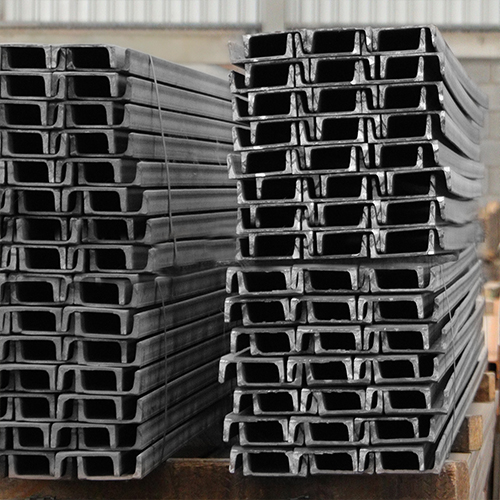

Usos del producto
