R-72 y R-101
Láminas de cubiertas resistentes, adecuadas para techos y revestimientos duraderos.
Diagrama de R-72 y R-101
Para mayor detalle del producto puede observar el esquema del mismo.
| Propiedades de la sección | Acciones permisibles | ||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Calibre | Peso (kg/m2) |
Comprensión superior (momento positivo) |
Comprensión inferior (momento negativo) |
VA MAX (kg/m) | Reacción máxima | ||||||||||||||
| R-72 | R-101 | I+ (cm4/m) | S+ (cm3/m) | MMAX+ (kg-m) | I- (cm4/m) | S- (cm3/m) | MMAX- (kg-m) | Apoyo exterior kg/m | Apoyo interior kg/m | ||||||||||
| 22 | 7.91 | 7.52 | 8.33 | 5.34 | 83.30 | 6.78 | 4.90 | 76.44 | 3393 | 680 | 1557 |
|
|||||||
| 24 | 5.64 | 5.36 | 5.81 | 3.65 | 56.94 | 4.14 | 3.25 | 50.70 | 2372 | 359 | 731 |
|
|||||||
| 26 | 4.89 | 4.64 | 4.93 | 3.07 | 47.89 | 3.38 | 2.73 | 42.59 | 1846 | 279 | 515 |
|
|||||||
| 28 | 4.12 | 3.92 | 3.93 | 2.41 | 37.60 | 2.66 | 2.11 | 32.92 | 1279 | 208 | 330 |
|
|||||||
| 30 | 3.39 | 2.90 | 1.73 | 26.98 | 2.02 | 1.56 | 24.34 | 742 | 147 | 181 |
|
||||||||
| Se fabrican medidas especiales. | |||||||||||||||||||
Algunos de nuestros productos son sobre pedido especial, verifica con el ejecutivo de ventas.
Los pesos en la tabla son teóricos y pueden variar + - un 5%.

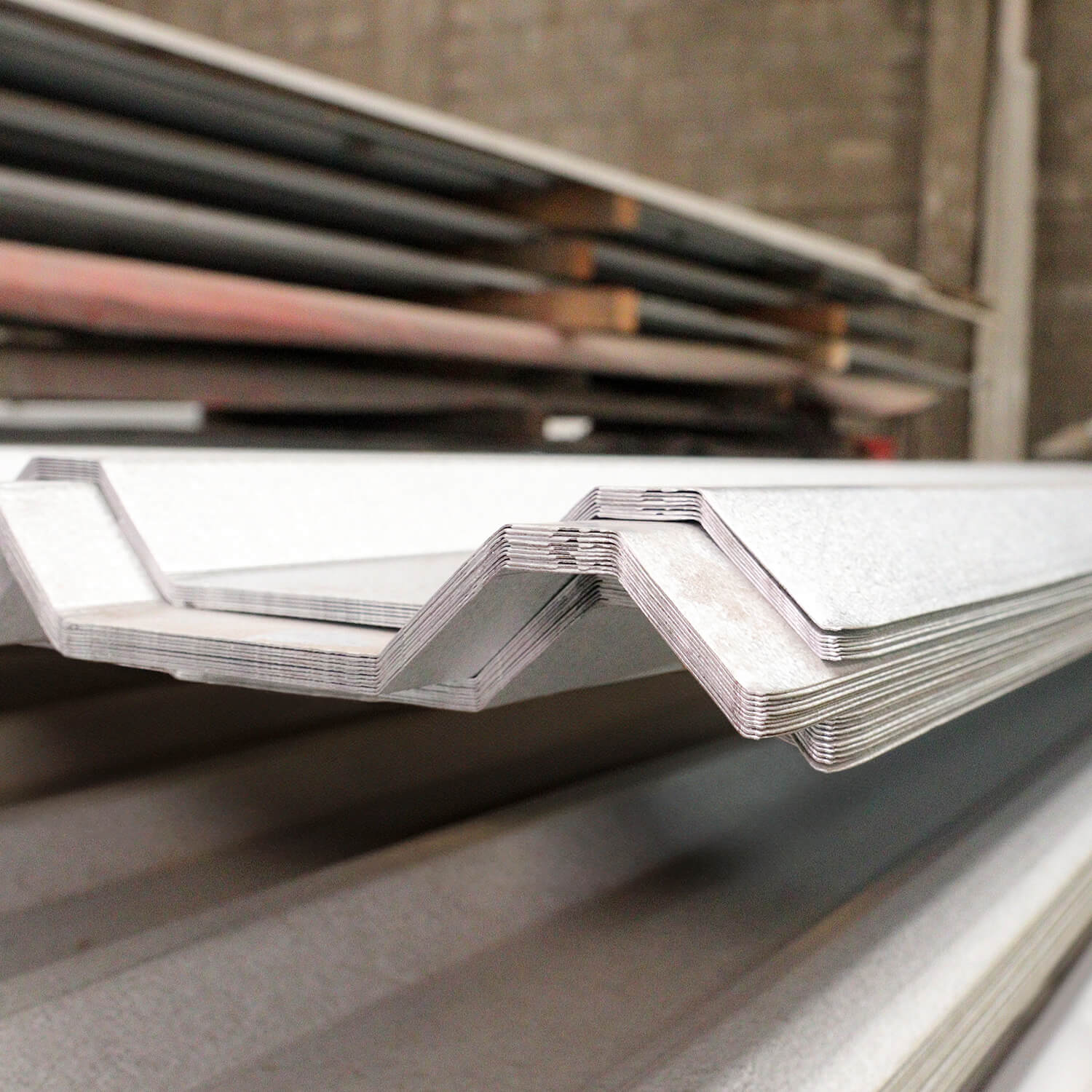

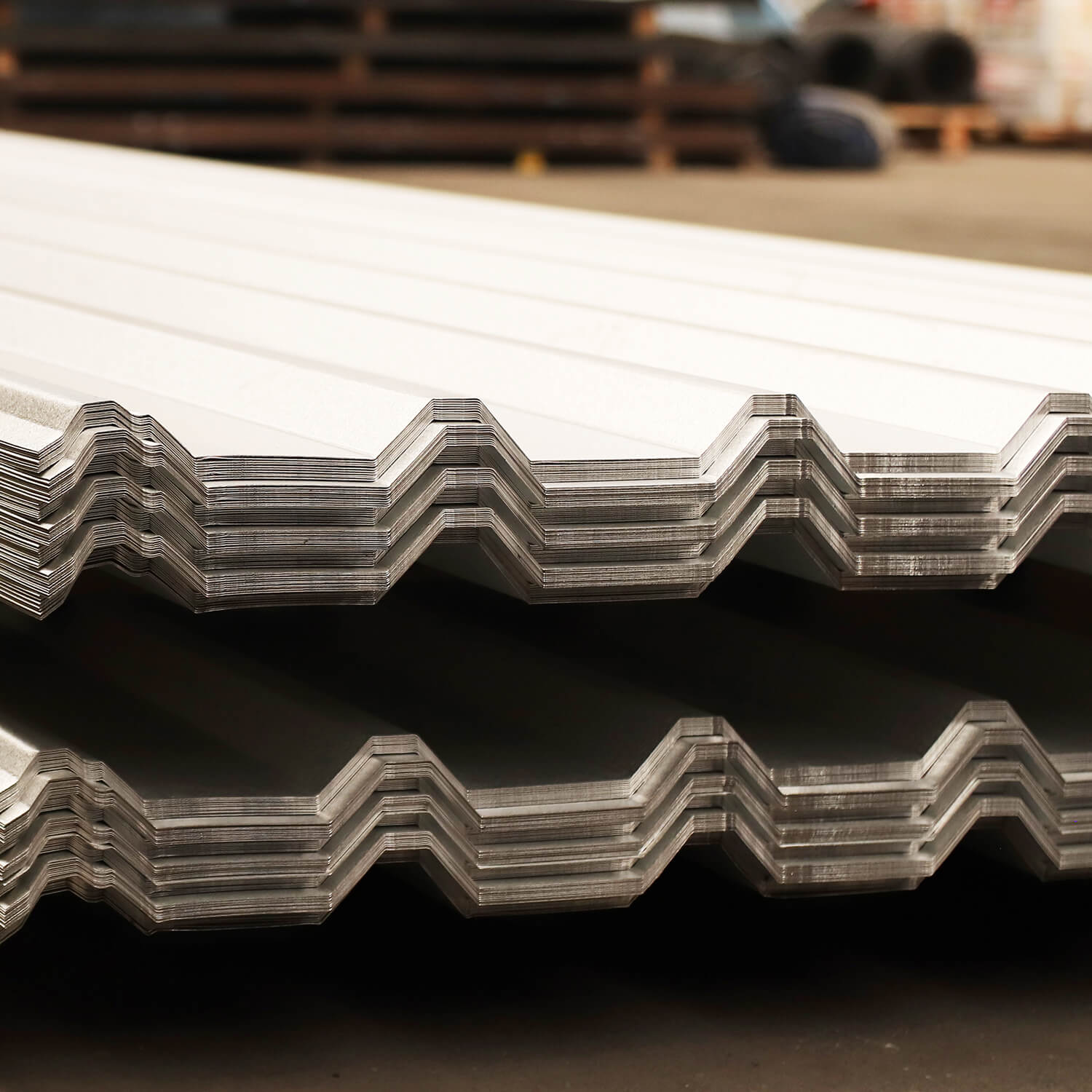

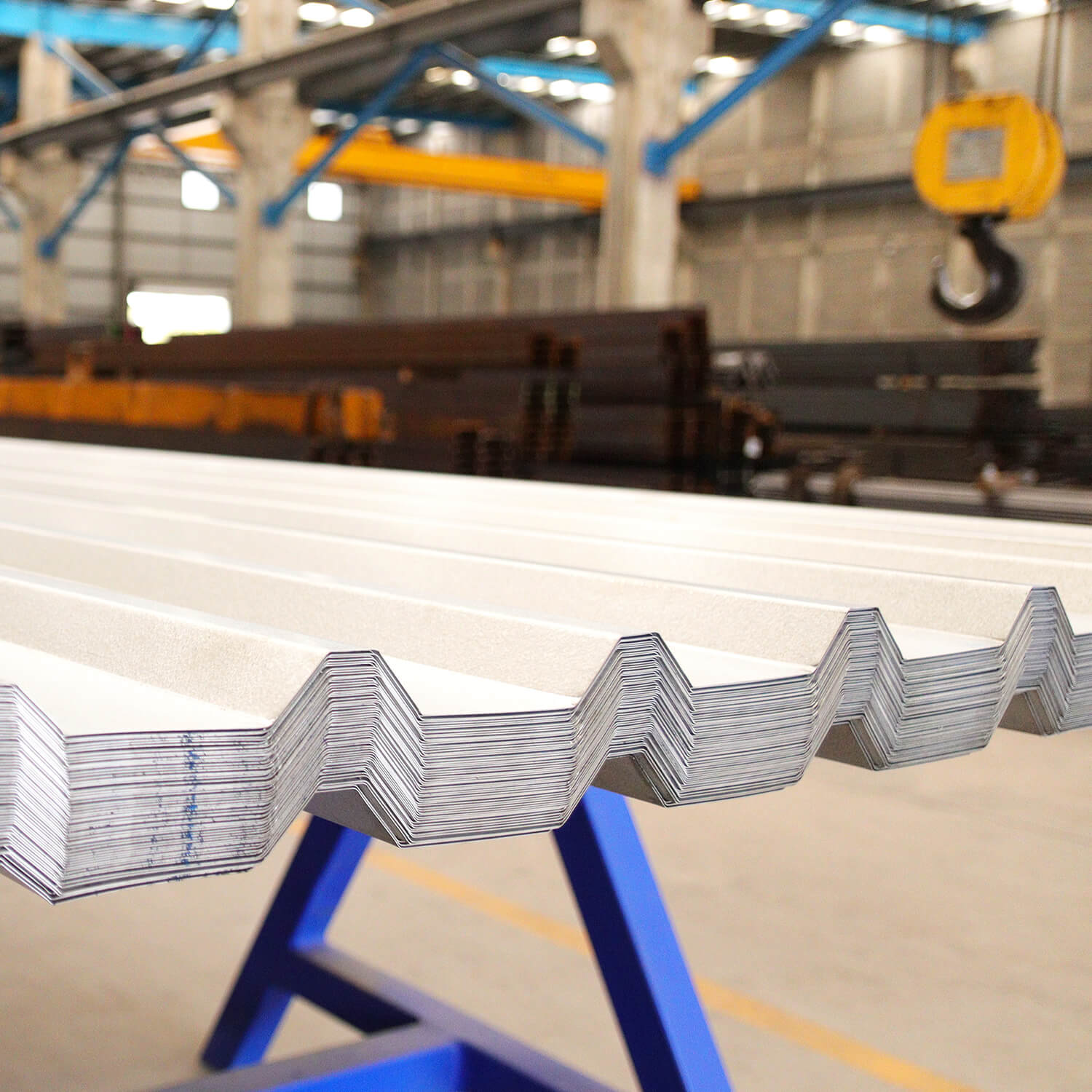

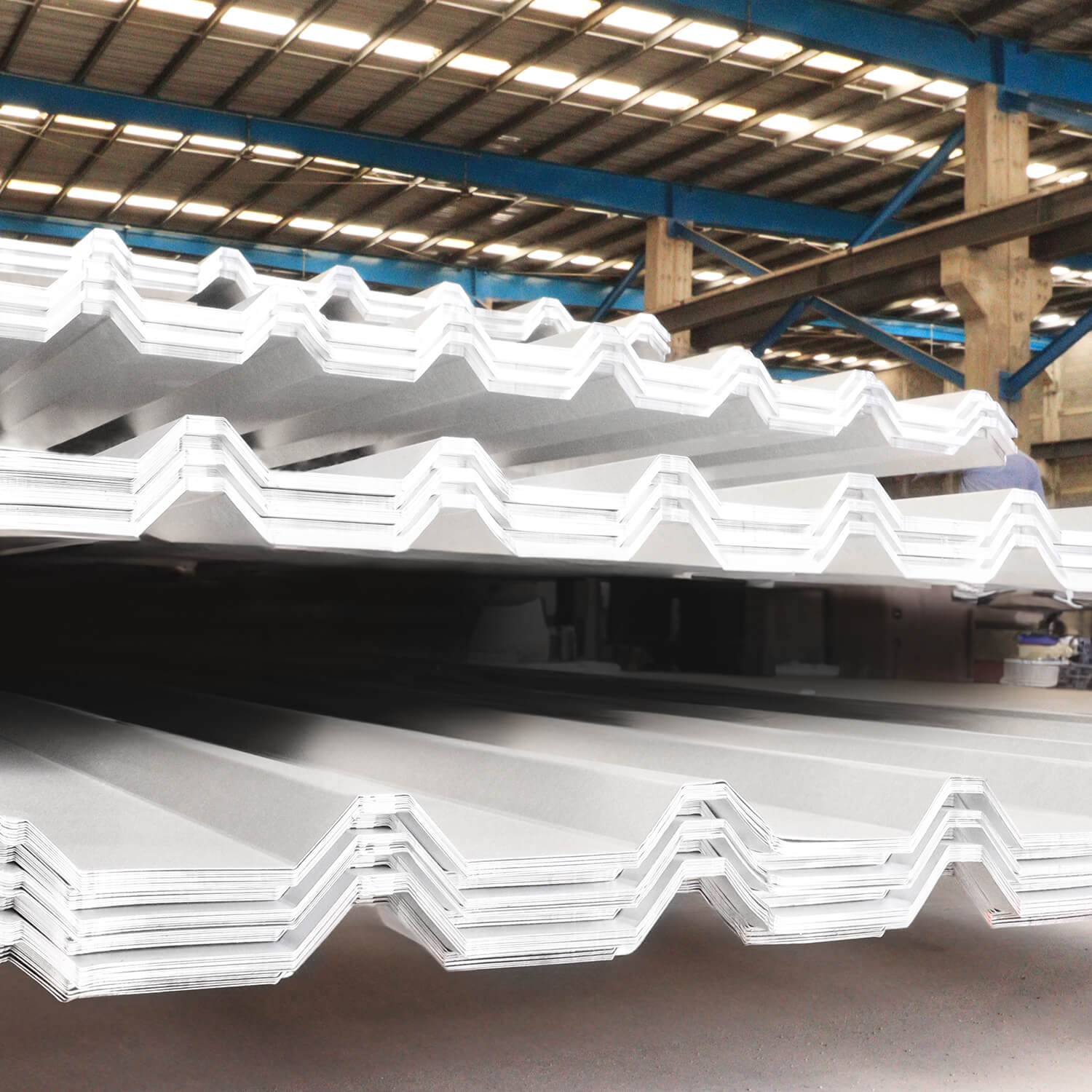

Usos del producto
